拼接屏

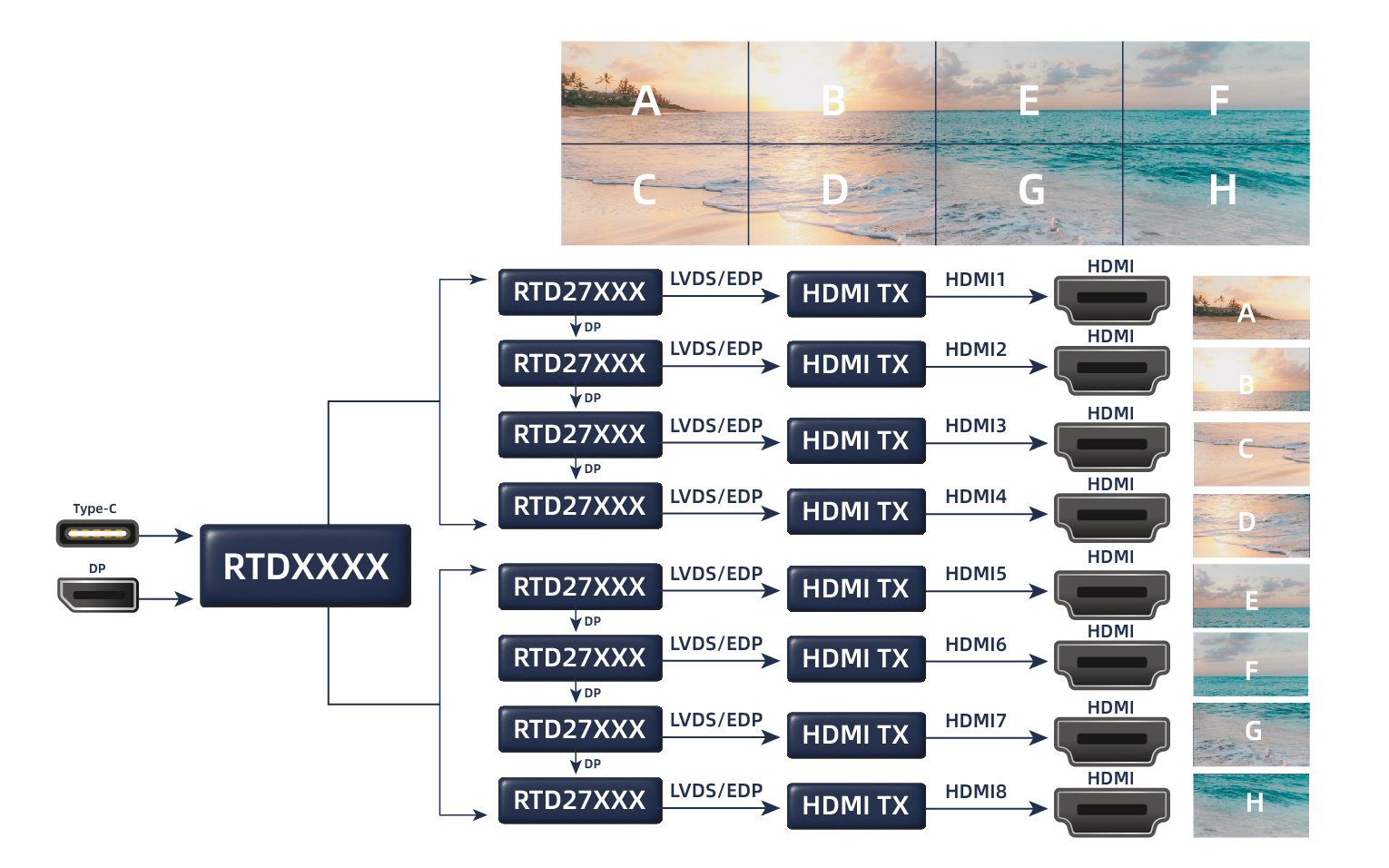

? ? ?拼接方案1：8K輸入多畫面拼接

1. 單路DP 8K*2K@60Hz? 輸入，1080P@60Hz?輸出

2. 單路Type-C 8K*2K@60Hz 輸入,1080P@60Hz?輸出（點對點、無壓縮）

3. 可支持兩路4K*2K@60Hz 輸入，合成8K*2K輸入（點對點、無壓縮）

4. 需要多少HDMI輸出，就用多少個RTD27XXX

5. 可支持輸入畫面PIP/PBP再拼接

6. 輸出分辨率可以定制

7. 支持HDCP1.4&HDCP2.2

8. 支持6/8/10/12bit輸入輸出

拼接屏

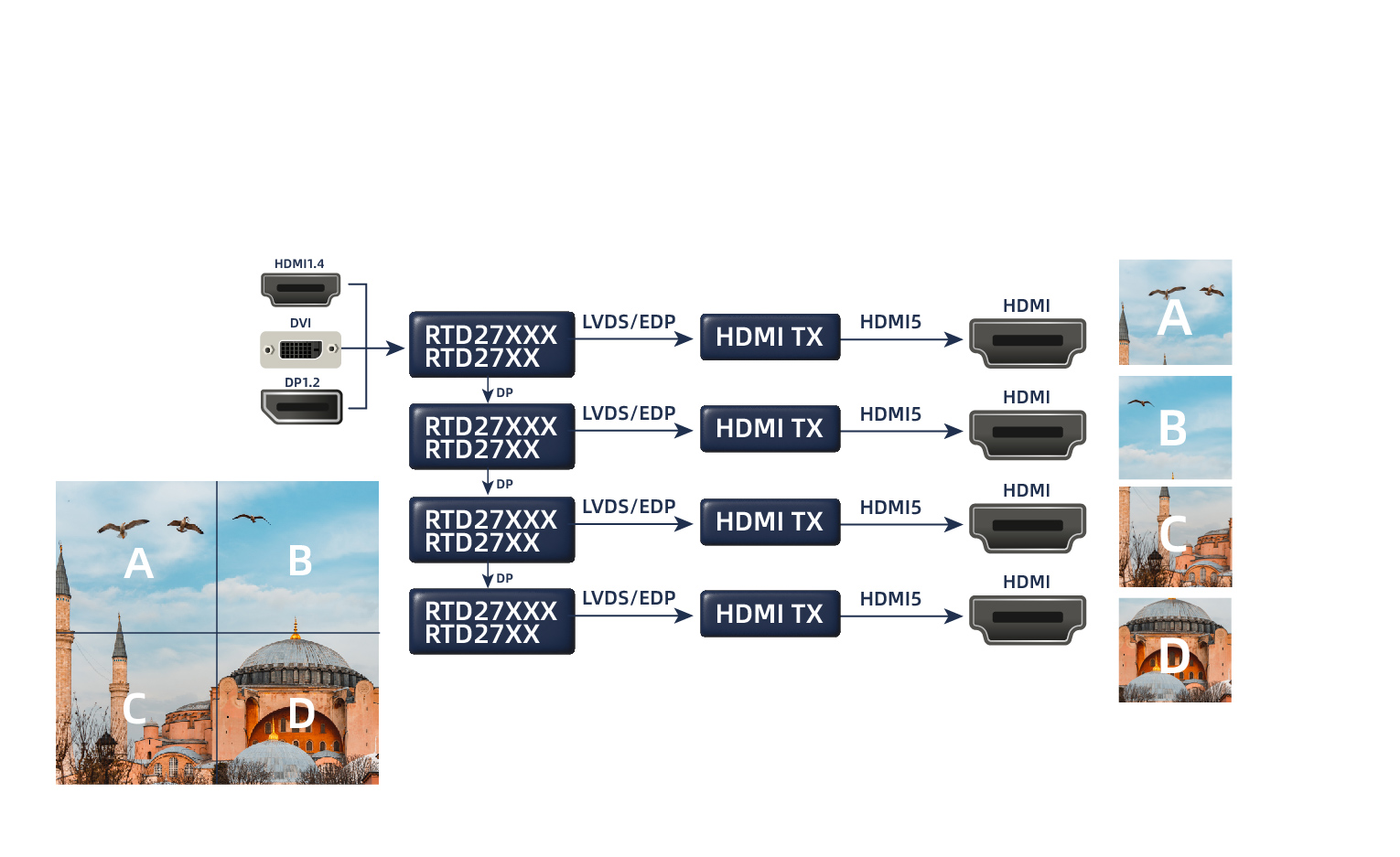

? ? ?拼接方案2：四畫面拼接2X2（點對點）

1. HDMI 4K@30Hz 輸入 ，1080P@60Hz?輸出

2. DP 4K@60Hz 輸入 ，1080P@60Hz?輸出

3. 需要多少HDMI輸出，就用多少個RTD27XXX

4. 輸出HDMI分辨率可調

5. 支持HDCP1.4

6. 支持6/8/10/12bit輸入輸出

拼接屏

? ??

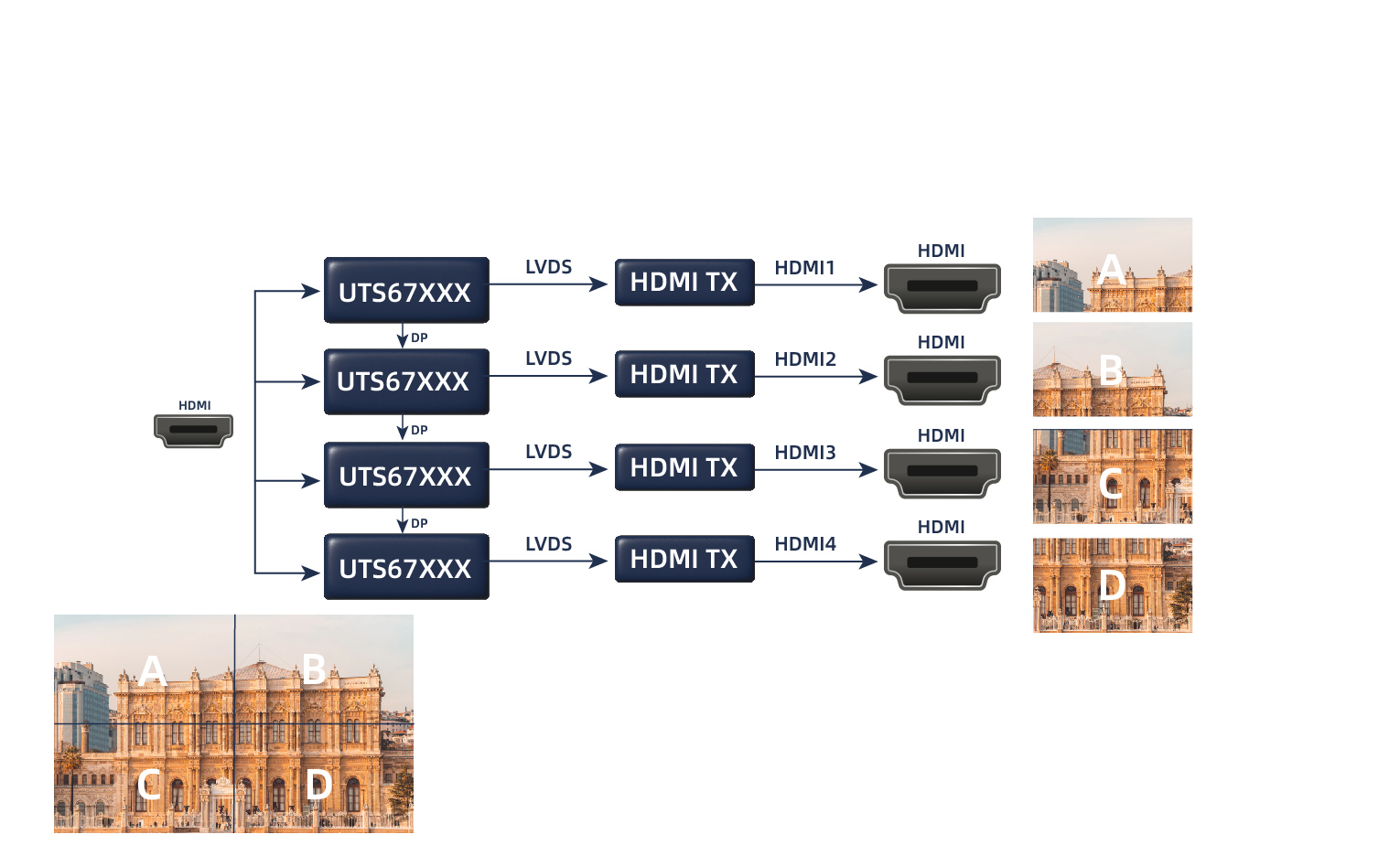

? ? ?拼接方案3：四畫面拼接2X2

1. HDMI 4K@30Hz 輸入，1080P@60Hz?輸出

2. 支持HDCP1.4

3. 輸出分辨率可定制

4. 成本便宜

拼接屏

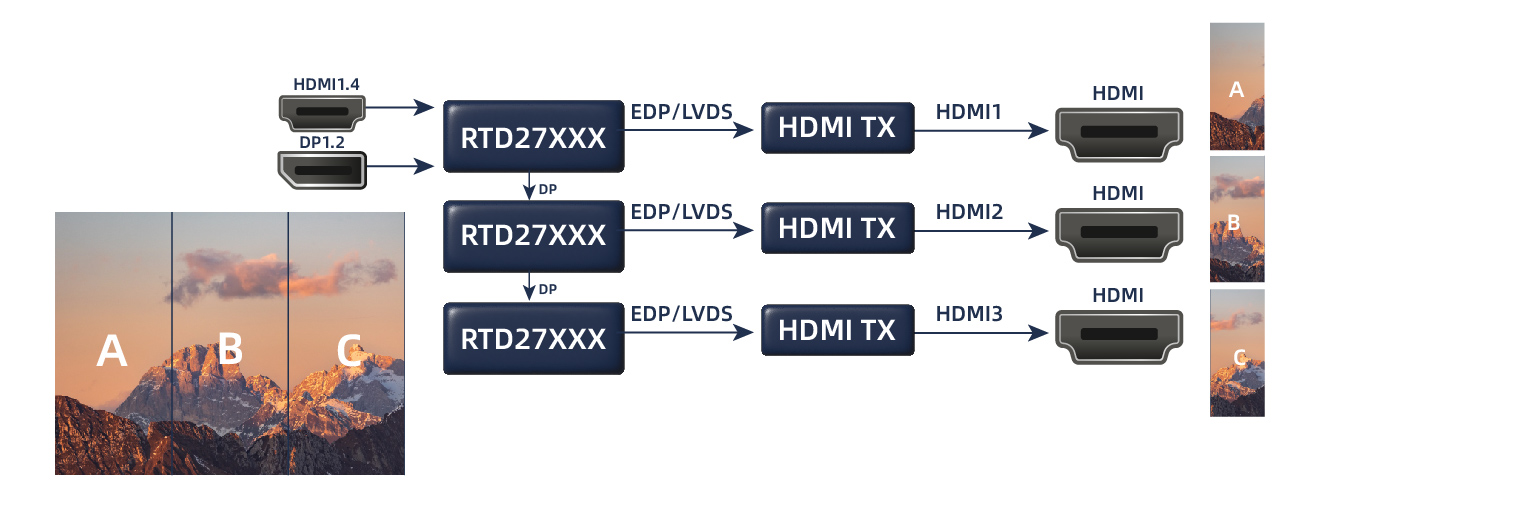

拼接方案4：三畫面橫拼接1X3?

1. HDMI 5760x1080@30Hz 輸入，1080P@60Hz 輸出

2. DP 5760x1080@60Hz 輸入，1080P@60Hz 輸出

3. 支持HDCP1.4&HDCP2.2(不同主芯片不同)

4. 支持6/8/10/12bit輸入輸出

5. 輸出分辨率可定制

拼接屏

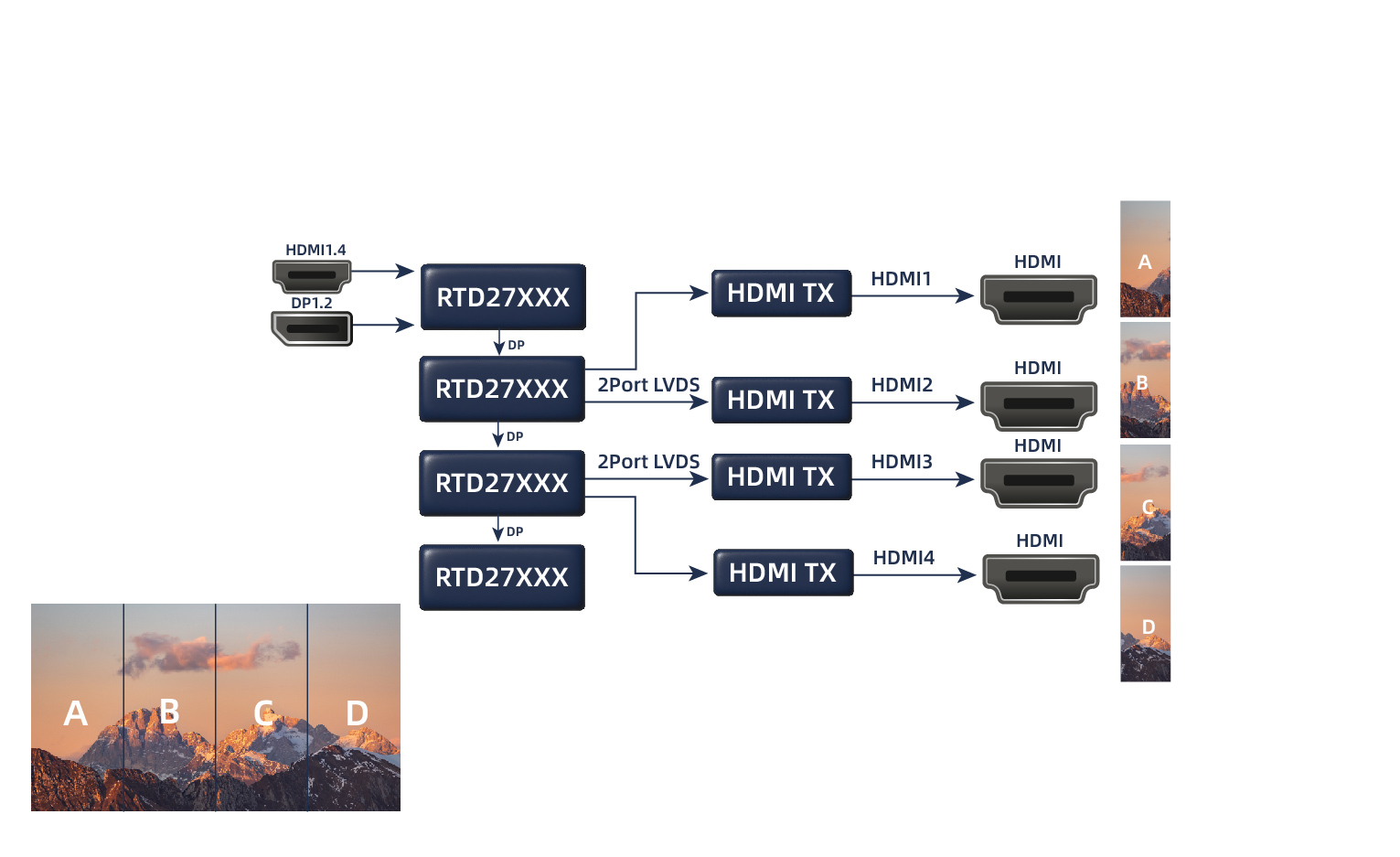

拼接方案5：四畫面拼接1X4

1. HDMI 7680x1080@60Hz 輸入，外掛EEPROM，1080P@60Hz 輸出

2. DP 7680x1080@60Hz 輸入，1080P@60Hz 輸出

3. 支持HDCP1.4&HDCP2.2(不同主芯片不同)

4. 輸出分辨率可定制

5. 支持6/8/10/12bit輸入輸出

拼接屏

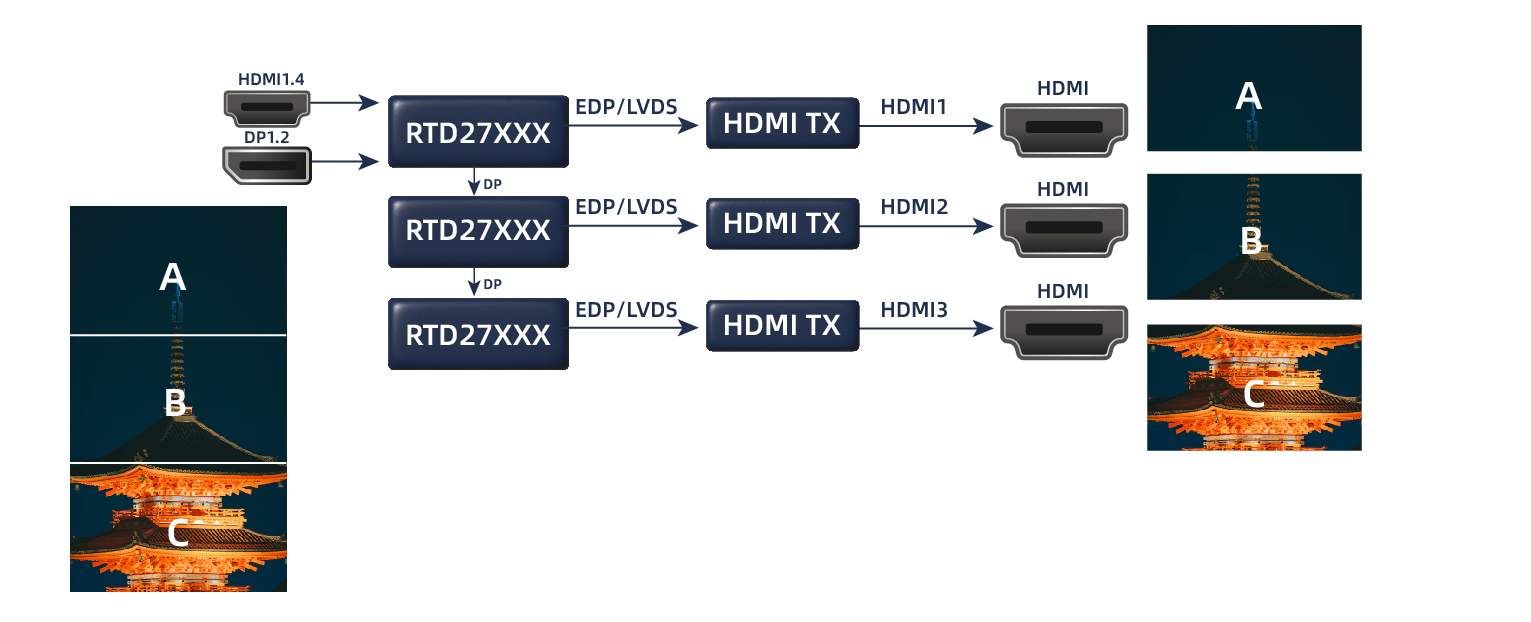

拼接方案6：三畫面拼接3X1

1. HDMI 1920x3240@60或30Hz 輸入，1080P@60Hz 輸出

2. DP 1920x3240@60Hz 輸入，1080P@60Hz 輸出

3. 支持HDCP1.4&HDCP2.2(不同主芯片不同)

4. 輸出分辨率可定制

5. 支持6/8/10/12bit輸入輸出

拼接屏

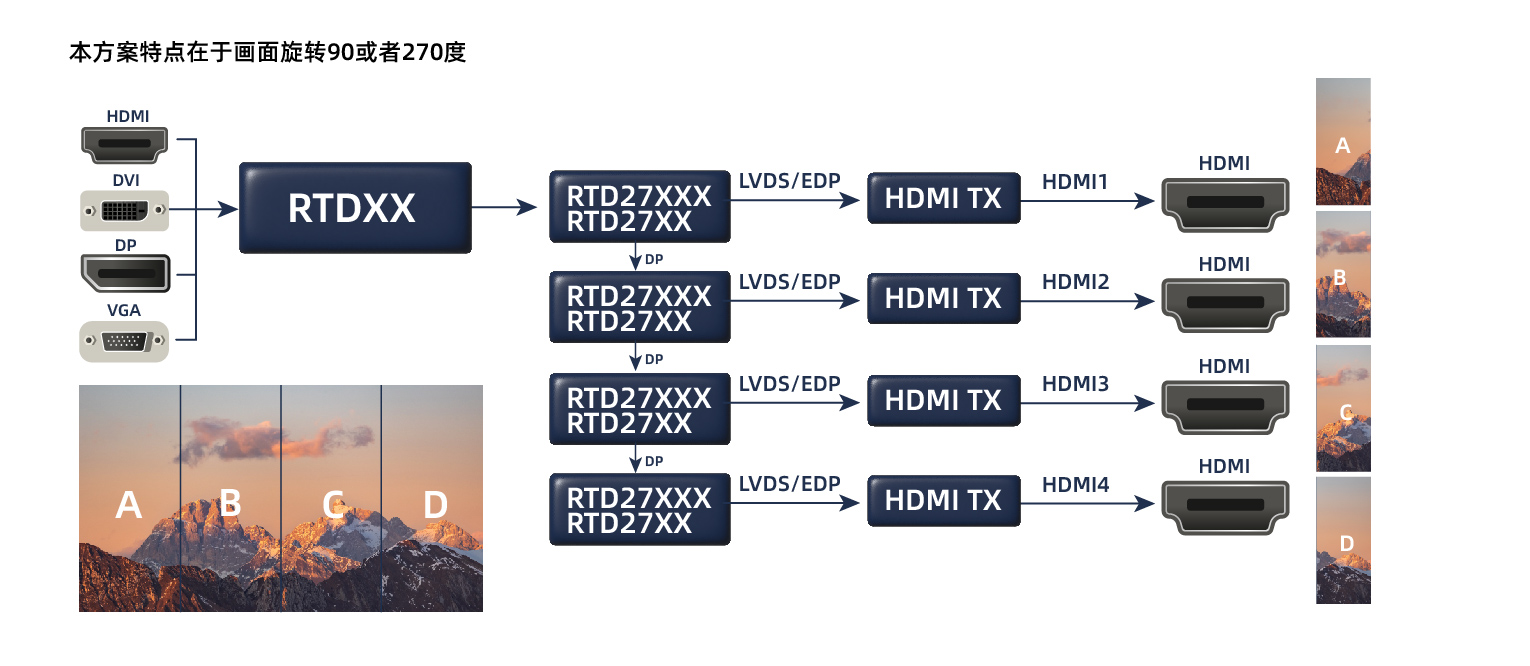

拼接方案7：四畫面豎屏拼接

1. HDMI 4320*1920@60Hz 輸入，1080P@60Hz 輸出

2. DP 4320*1920@60Hz 輸入，1080P@60Hz 輸出

3. 支持橫屏豎放

4. 支持HDCP1.4&2.2

5. 支持6/8/10/12bit輸入輸出

6. 本方案非點對點，成本便宜

拼接屏

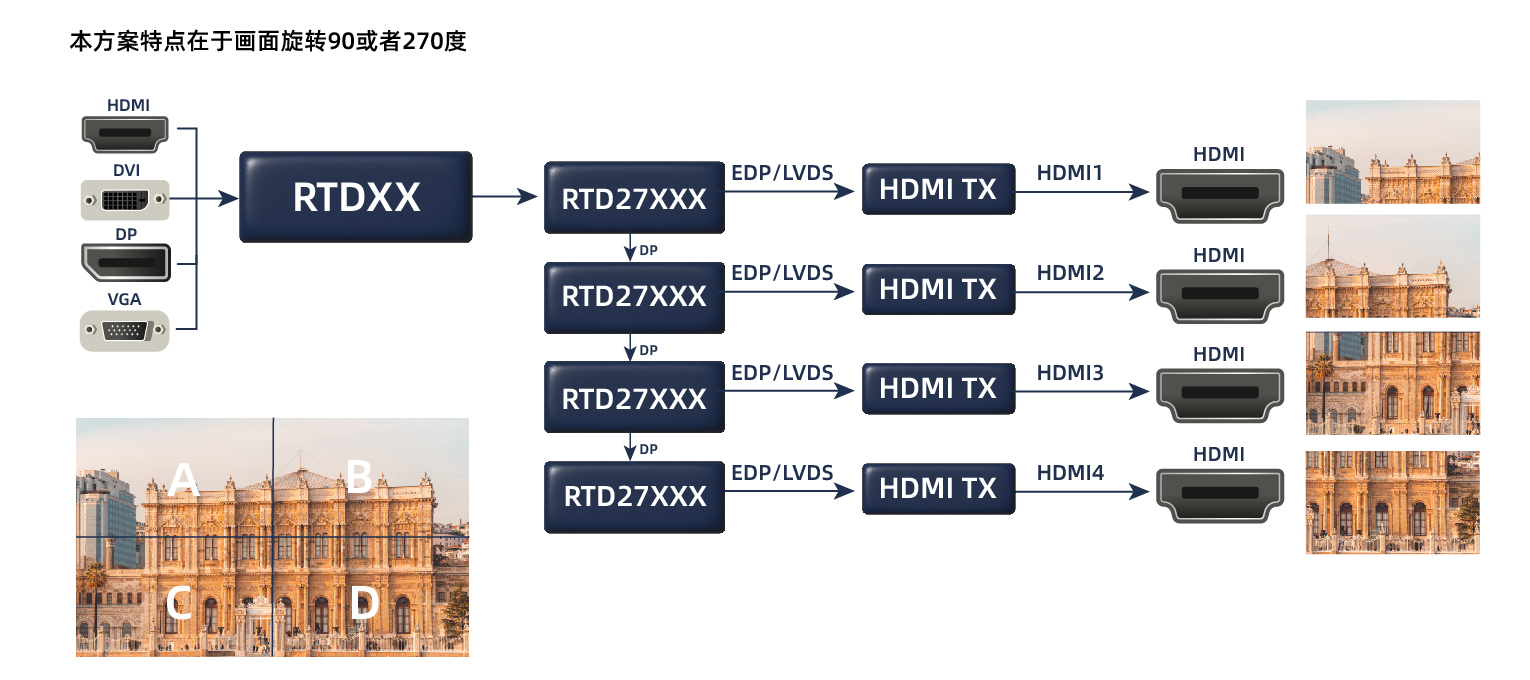

拼接方案8：四畫面至N畫面

1. HDMI 4K@60Hz 輸入，1080P@60Hz 輸出

2. DP 4K@60Hz 輸入，1080P@60Hz 輸出

3. 可支持兩路4K*2K輸入，合成8K*2K輸入

4. 需要多少HDMI輸出，就用多少個RTD27XXX

5. 可以把輸入的四路信號，先PIP/POP/4P再拼接

6. 輸出分辨率可以定制，支持6/8/10/12bit輸入輸出

7. 支持HDCP1.4
