視頻拼接類產品介紹

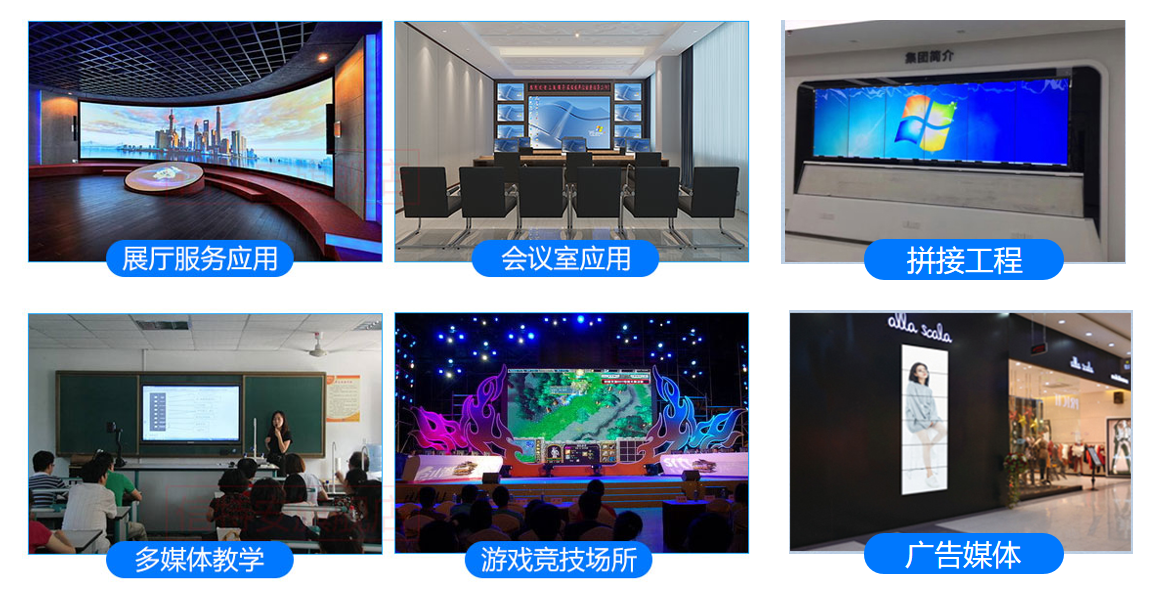

應用場景

視頻拼接類產品介紹


拼接處理器

1.我司對接口芯片和FPGA芯片有很深的理解力,搭配出最合適最優的產品框圖

2.友商的MONITOR IC目前價格沒有優勢,同時技術服務也經常不到位。 TV芯片暫時不合適(沒有MST功能和畫質差)

3.我司方案靈活,價格和技術服務都是優勢,同時畫質也很好。 可以把拼接上需要的畫面一致性問題解決


視頻拼接類產品介紹

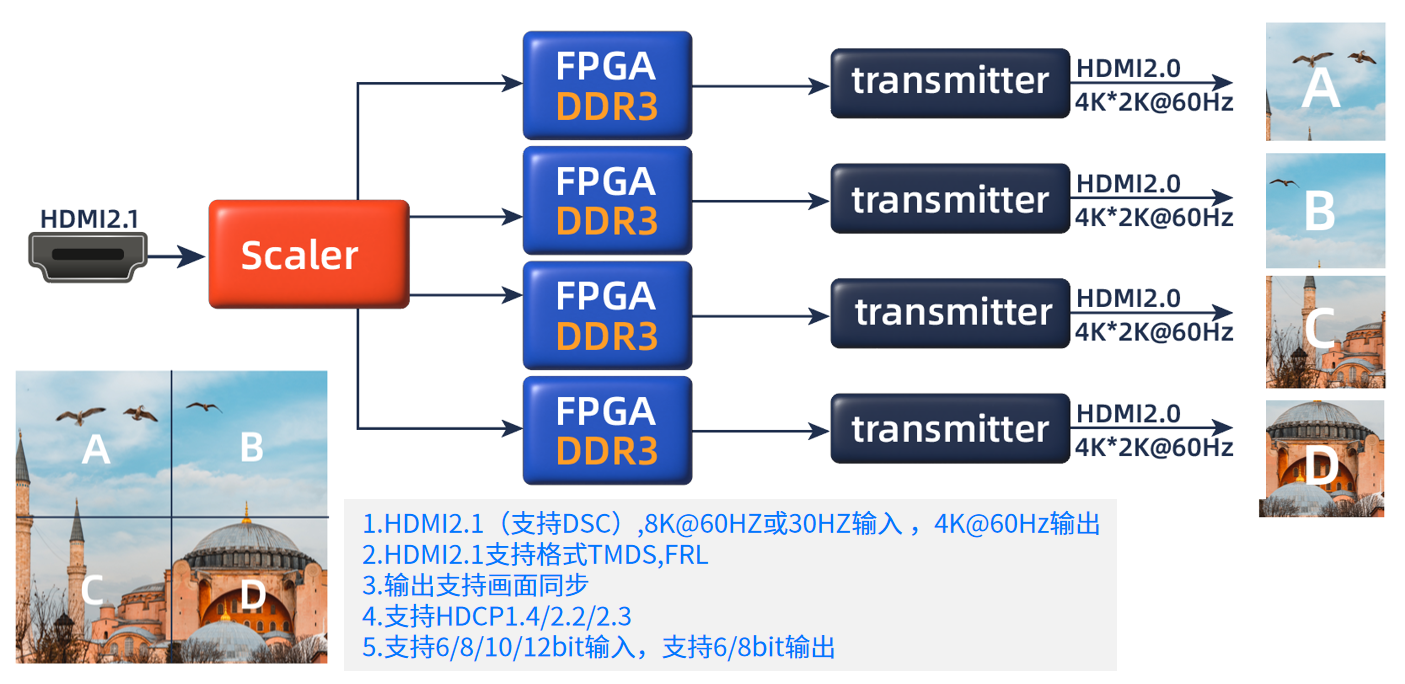

方案一:8K拼接方案(點對點,2X2)

1.HDMI2.1(支持DSC),8K@60HZ或30HZ輸入 ,4K@60Hz輸出

2.HDMI2.1支持格式TMDS,FRL

3.輸出支持畫面同步

4.支持HDCP1.4/2.2/2.3

5.支持6/8/10/12bit輸入,支持6/8bit輸出


視頻拼接類產品介紹

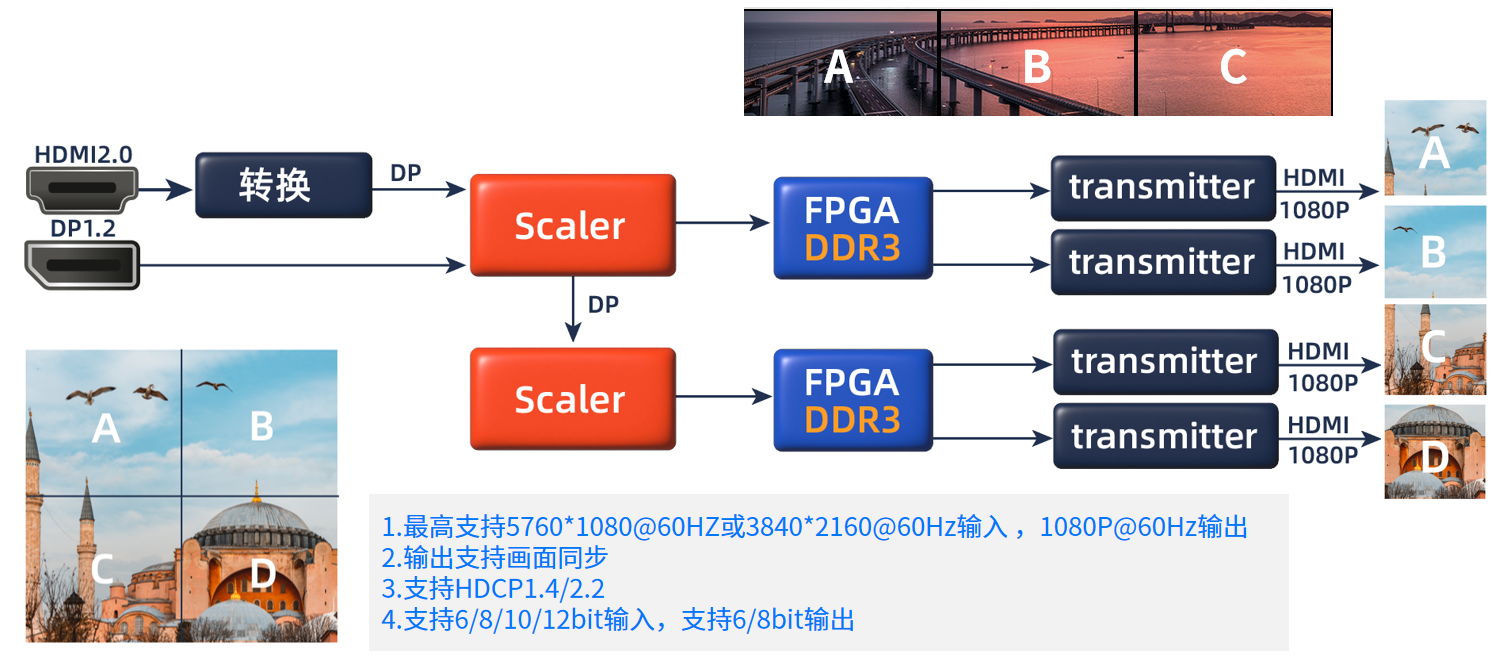

方案二:四畫面拼接(點對點,2X2+1X3)

1.最高支持5760*1080@60HZ或3840*2160@60Hz輸入 ,1080P@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入,支持6/8bit輸出


視頻拼接類產品介紹

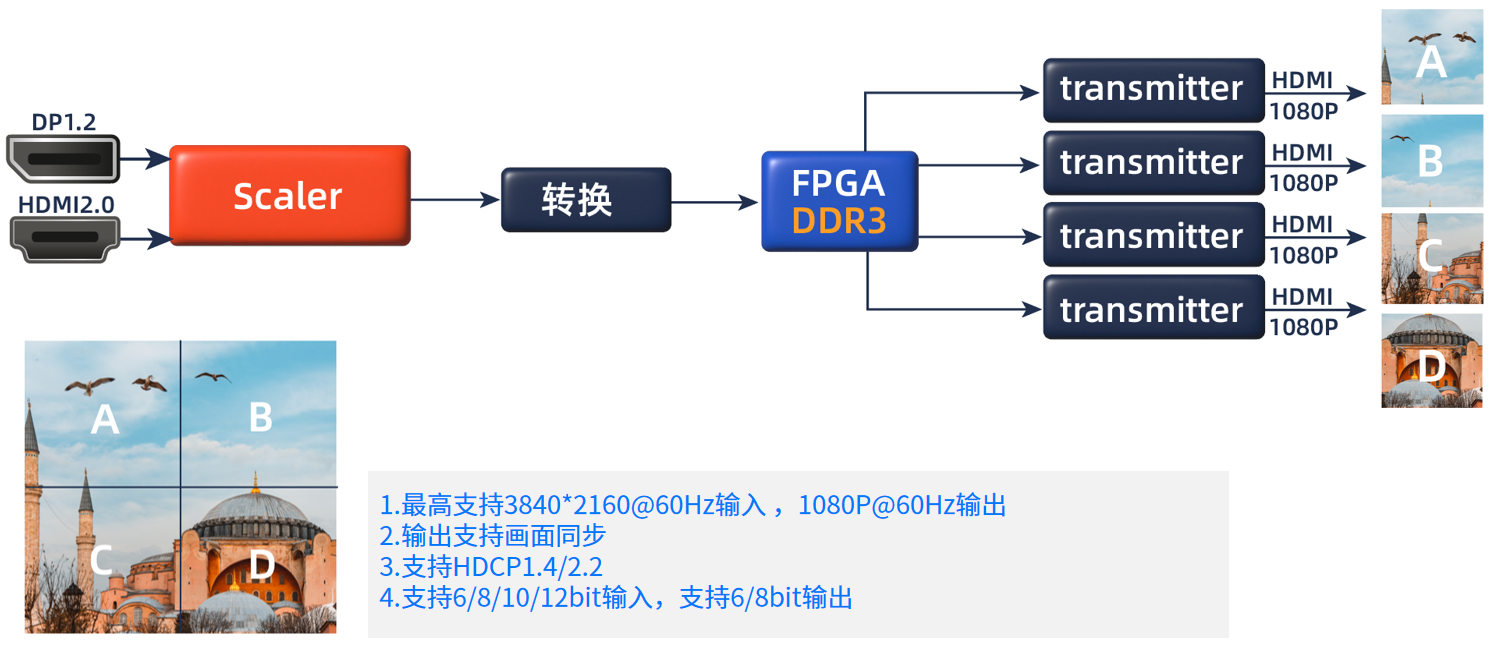

方案三:四畫面拼接(點對點,2X2)

1.最高支持3840*2160@60Hz輸入 ,1080P@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入,支持6/8bit輸出


視頻拼接類產品介紹

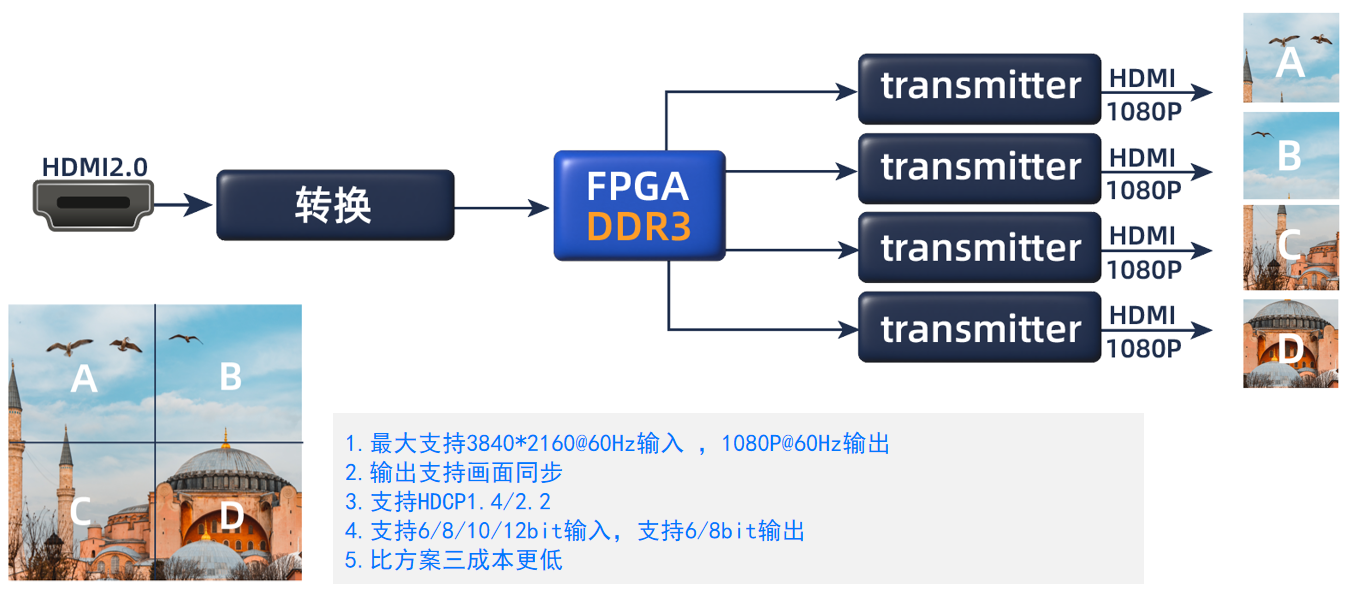

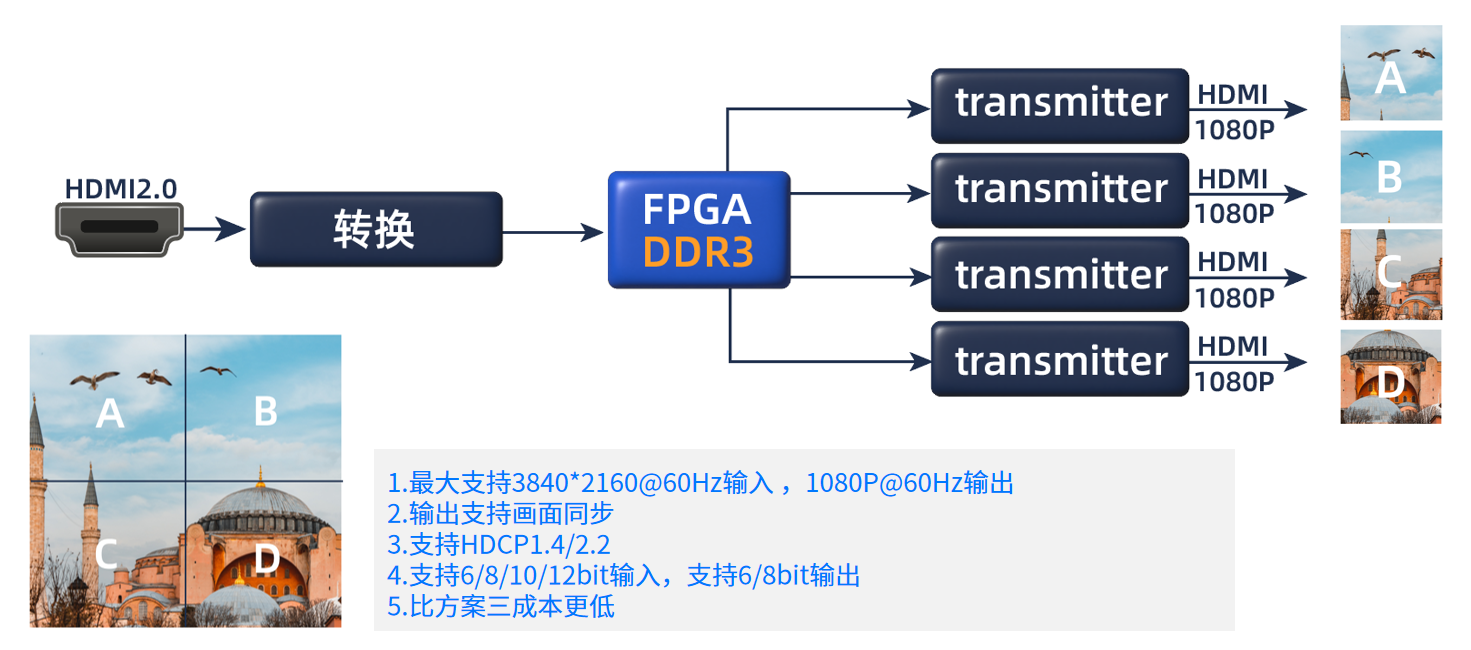

方案四:四畫面拼接(點對點,2X2,無縮放)

1.最大支持3840*2160@60Hz輸入 ,1080P@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入,支持6/8bit輸出

5.比方案三成本更低


視頻拼接類產品介紹


方案五:四畫面豎屏拼接(點對點,1X4)

1.支持4320*1920@60Hz輸入 ,1080*1920@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入,支持6/8bit輸出

5.支持豎屏拼接,同時支持1X3模式


視頻拼接類產品介紹

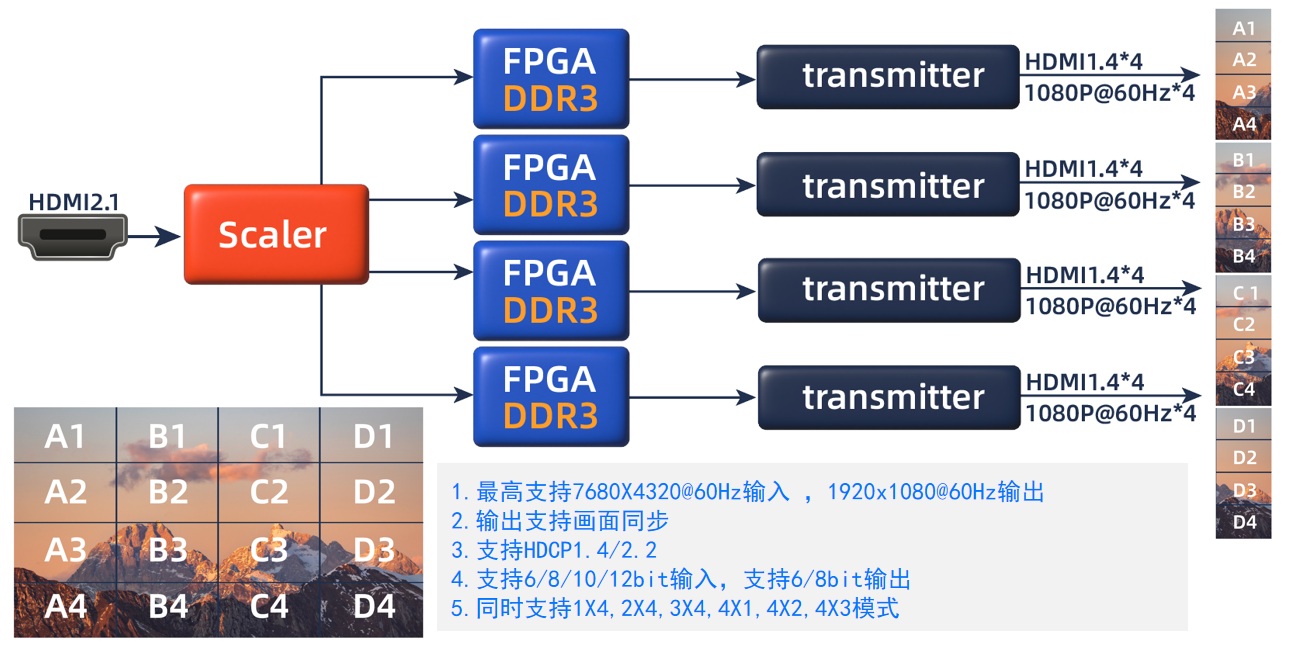

方案六:8K輸入 16畫面橫屏拼接4X4

1.最高支持7680X4320@60Hz輸入 ,1920x1080@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入,支持6/8bit輸出

5.同時支持1X4,2X4,3X4,4X1,4X2,4X3模式


視頻拼接類產品介紹

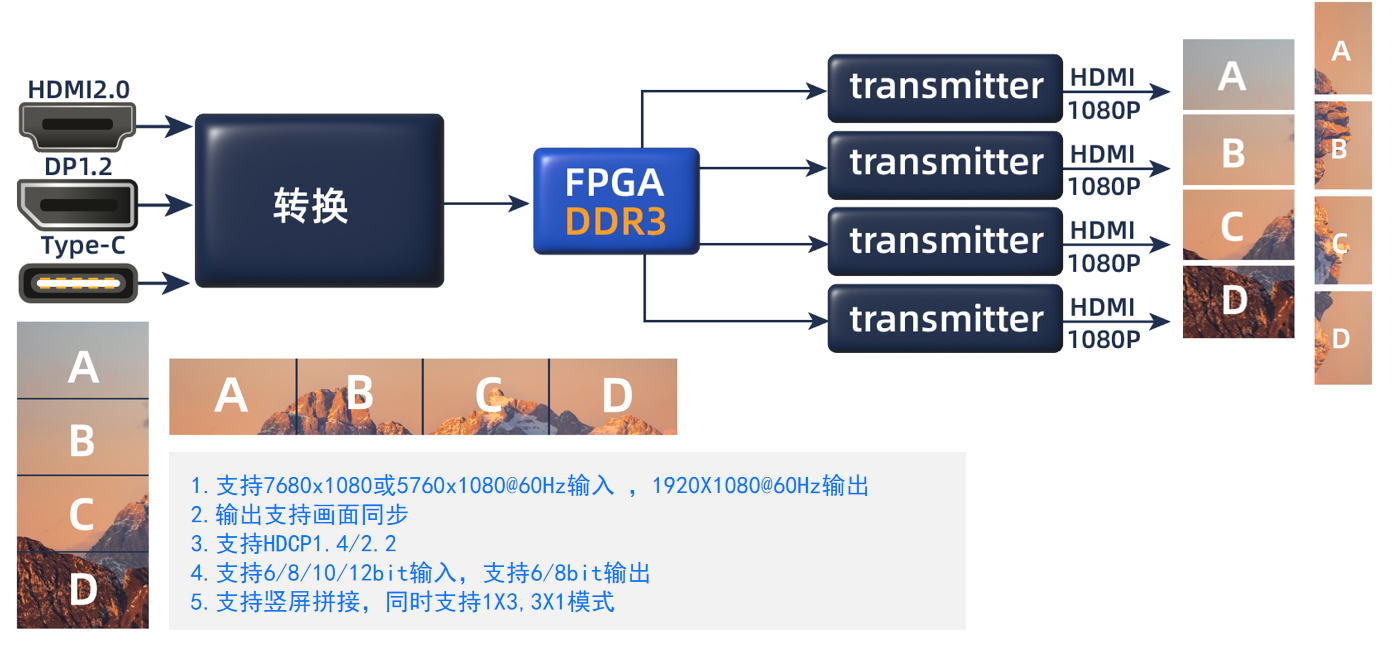

方案七:1X4,4X1橫屏拼接(點對點,無畫質增強)

1.支持7680x1080或5760x1080@60Hz輸入 ,1920X1080@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入,支持6/8bit輸出

5.支持豎屏拼接,同時支持1X3,3X1模式
